Neste projeto vamos montar um pequeno painel para testes de fontes DC, utilizando o módulo DSN-V288 v1.0, capaz de medir tensão (V) e corrente (A) em tempo real.
Para testar diferentes situações de carga, utilizaremos três resistores de 10 Ω / 10 W, cada um acionado por uma microchave, permitindo combinar as cargas conforme desejado.

O resultado é um equipamento prático para bancada, compacto e barato, ideal para testar:

• fontes DC;

• carregadores;

• módulos conversores;

• baterias;

• barramentos alimentados por protótipos.

Componentes Utilizados

• 1× Módulo DSN-V288 v1.0 (voltímetro + amperímetro digital)

• 3× Microchaves ON/OFF (tipo alavanca ou botão)

• 3× Resistores de fio 10 Ω / 10 W

• Fios, terminais, suporte ou caixa

• Conectores banana ou bornes de saída

Funcionamento do Sistema

O projeto é dividido em duas partes:

1. Medição (DSN-V288)

O DSN-V288 possui dois circuitos distintos:

• Voltímetro (VM) – ligado diretamente à carga, medindo a tensão de saída.

• Amperímetro (AM) – ligado em série com a carga, medindo a corrente que circula nos resistores.

2. Carga (resistores de 10 Ω)

Três resistores idênticos são ligados em paralelo, cada um com sua própria chave.
Assim, é possível criar as seguintes combinações de carga:

Quanto menor a resistência resultante, maior a corrente medida pelo DSN-V288.

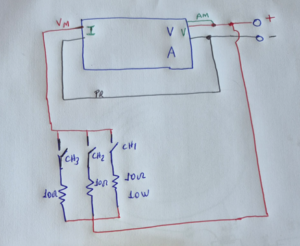

Esquema de Ligação (conforme imagem enviada)

A conexão segue exatamente a topologia abaixo:

🔹 Saída + da fonte → Entrada + do DSN-V288 → Resistores

🔹 Saída – da fonte → Resistores → Shunt interno do DSN-V288 → Saída –

• A linha em vermelho representa o positivo.

• A linha em preto representa o negativo.

• A derivação do voltímetro (VM) é feita antes da chave das cargas.

• O amperímetro (AM) mede a corrente total que atravessa os resistores ligados.

Cada resistor possui sua própria chave (CH1, CH2, CH3), permitindo selecionar a carga desejada.

Montagem Prática

A montagem exibida na foto mostra:

• Resistores fixados no suporte com espaço para dissipação térmica.

• Fiação curta e bem organizada para reduzir queda de tensão.

• Microchaves na parte frontal, permitindo escolher rapidamente a carga.

• O módulo DSN-V288 instalado de forma visível e acessível.

Importante:
Os resistores de fio dissipam bastante calor quando conectados.
Recomenda-se deixar ventilação ao redor deles e evitar contatos diretos.

Testando o Sistema

1. Conecte sua fonte na entrada (+ e –).

2. Ligue uma microchave — o DSN-V288 exibirá:

   • A tensão da fonte;

   • A corrente que está circulando pelo resistor selecionado.

3. Ative outras chaves para aumentar a carga.

4. Observe como a tensão da fonte cai (se for fraca) e como a corrente aumenta.

Esse comportamento ajuda a avaliar:

• Estabilidade da fonte,

• Capacidade de corrente,

• Proteção contra sobrecorrente,

• Estágio de fusão de conversores.

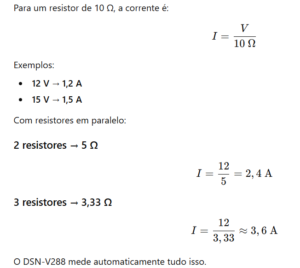

Cálculo Teórico da Corrente

Conclusão

Este medidor é simples, barato e extremamente útil para qualquer bancada eletrônica.
Permite testar rapidamente o desempenho de fontes e conversores DC sob diferentes cargas, além de ser compacto e fácil de montar.
