🧠 Introdução

Em diversos projetos embarcados — especialmente envolvendo ESP32 ou Arduino Uno — é comum termos sinais PWM em nível lógico (0–3.3V ou 0–5V). Entretanto, aplicações industriais e automotivas (como EVSE, drivers analógicos ou interfaces legadas) exigem sinais: +12V a -12V (bipolar)

Este artigo apresenta uma solução prática baseada em transistores para converter PWM lógico em um sinal bipolar robusto.

⚡ 🧠 Fundamento do PWM

PWM (Pulse Width Modulation) é uma técnica que controla o valor médio de tensão através da variação do duty cycle

Exemplo:

Duty Cycle	Tensão média
0%	0V
50%	~50% da tensão
100%	tensão máxima

⚠️ O que se quer Resolver

Saída típica do ESP32:

0V → 3.3V

Mas o circuito precisa:

-12V → +12V

👉 Isso exige:

mudança de nível (level shift)
geração de sinal bipolar

🔧 ⚡ Solução com transistores bipolares (push-pull)

🔹 Conceito

Utilizar um par complementar:

NPN → conduz para GND / -12V
PNP → conduz para +12V

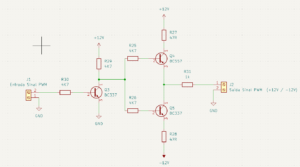

🔹 Esquemático

🔹 Funcionamento

PWM HIGH → ativa PNP → saída = +12V

PWM LOW → ativa NPN → saída = -12V

🔹Dados Técnicos

Frequênica do sinal 1 Khz sinal Vpp de ±12V

🔥 Insight importante

👉 Isso cria um comportamento tipo:

comutador entre +12V e -12V

⚡ 🧲 Circuito típico melhorado

🔹 Estrutura

ESP32 PWM

↓

Transistor driver (NPN)

↓

Par complementar (NPN + PNP)

↓

Saída ±12V

🔹 Componentes recomendados

NPN: BC548 / 2N2222
PNP: BC558
Resistores:
- Base: 1k a 4.7k
- Pull-down/up: 10k

⚠️ Problema crítico (e melhoria)

👉 Seu circuito original pode sofrer com:

curto momentâneo entre +12V e -12V
atraso de comutação

🔥 Solução profissional

Adicionar:

resistores de base + limitação + dead-time natural

ou:

👉 driver dedicado (mais robusto)

📊 ⚡ Forma de onda esperada

🔹 Entrada (ESP32)

0V ───── 3.3V

🔹 Saída

-12V ───── +12V

👉 Resultado:

✔ Vpp ≈ 24V
✔ sinal simétrico

🧠 ⚡ Análise de funcionamento

🔹 Estado HIGH

transistor driver ativa PNP
saída sobe para +12V

🔹 Estado LOW

NPN conduz
saída desce para -12V

⚠️ ⚡ Cuidados importantes

🔹 Evitar curto entre trilhos

Se ambos transistores conduzirem:

+12V → -12V (curto direto!)

👉 Soluções:

resistores de base
limitação de corrente

🔹 Tempo de comutação

Transistores bipolares não são ideais:

têm atraso
podem gerar cross-conduction

🔹 Dissipação

Se carga for baixa impedância:

👉 calcular corrente

🔧 ⚡Alternativas melhores

🔹 MOSFET

✔ mais rápido
✔ menor perda

🔹 driver dedicado

half-bridge driver
gate driver

🔹 amplificador operacional

Para sinais analógicos:

LM358
mas não ideal para potência

📊 ⚡ Comparação de soluções

Método	Complexidade	Qualidade
Transistor	baixa	boa
MOSFET	média	muito boa
Driver dedicado	alta	excelente

🎯 Conclusão

✔ Converter PWM lógico para ±12V é totalmente viável
✔ Par complementar NPN/PNP resolve de forma simples
✔ Cuidados com curto e comutação são essenciais

👉 Essa técnica é muito útil em:

EVSE (pilot signal)
drivers analógicos
interfaces industriais
